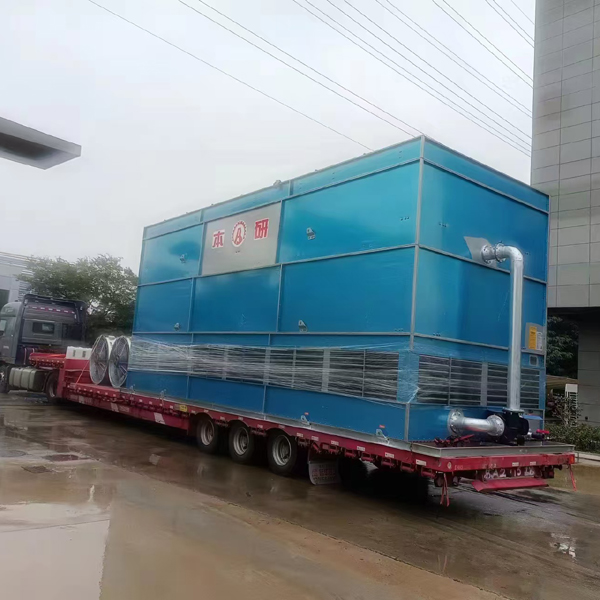

闭式冷却塔成套设备由主机、水箱、循环水泵及电控柜等组成。主机由壳体、换热器、风机、喷淋水泵、收水器、水槽及管路阀门等零部件组成。

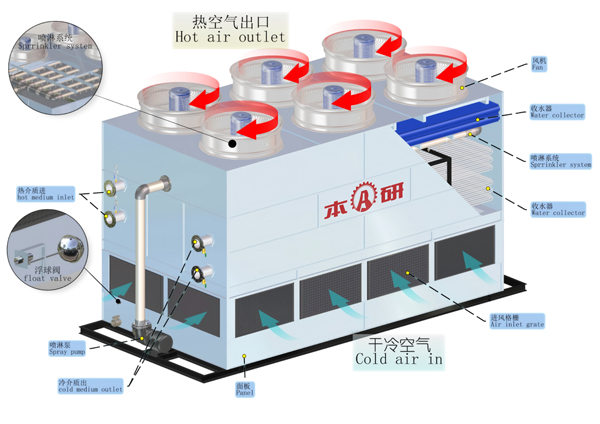

闭式冷却塔工作过程中，冷却介质（软水、油或其他液体）由主循环泵驱动在换热器及需冷却设备之间循环流动，喷淋水均匀地喷洒在换热器上，在换热器外表面形成均匀的水膜，冷空气由塔体下方的进风口进入塔内，与喷淋水逆流经过换热器表面，在此过程中有两种换热方式，即冷空气与冷却介质之间的热传导和喷淋水蒸发吸热的热交换，吸收热量后的饱和热湿空气由风机排至大气中，其余的喷淋水流入塔体下部的水槽，由水泵再输送至喷淋系统。如此往复，换热器内的冷却介质得到降温冷却。
一、工作原理
封闭式冷却塔的主要原理是喷淋水在盘管外壁蒸发以冷却管内流过的冷却水，同时利用风机把产生的水蒸气及时地带走。喷淋水小部分蒸发，其余被底盘收集重新循环。从冷凝器出来的温度较高的冷却水，由冷却水泵加压输送到封闭式冷却塔的冷却盘管中。另一方面，利用管道泵将冷却塔底盘中的水抽吸到喷淋盘管中，喷淋在冷却盘管的外表面汽化吸收盘管内冷却水的热量，从而使冷却水的温度得以降低，与此同时，靠安装在挡水板上的风机的抽吸作用使空气自下而上地流经冷却盘管，与喷淋水进行显热和潜热的交换，这样不仅可强化冷却盘管外表面的放热，而且还可及时带走蒸发形成的水蒸气，加速水分蒸发，提高冷却效果。
二、应用领域
1、感应加热和金属熔炼设备，如：高、中频淬火设备、中频电源和电炉、感应透热炉、保温炉等的冷却。
2、化工行业各种反应器、冷凝器循环水的冷却。
3、大型电机、柴油机、整流设备、电焊设备、液压站及连铸设备等的冷却。
4、金属压铸模具,注塑模具等大型模具类冷却。
5、工业溶液的冷却，如淬火液、电镀液等。
三、优点
1、冷却介质全封闭循环，可防止杂物进入冷却管路系统和冷却介质的蒸发损耗。
2、使用软水作为冷却介质，不结垢，不堵塞管路，故障少。
3、采用风冷和喷淋水蒸发吸热双重冷却方式,冷却效率高。
4、该装置体积小，占用空间小，移动及放置方便，无需修建水池。
5、采用自动化智能控制，可根据工况要求自动变换冷却模式，操作简单可靠。
6、用途广，可直接冷却淬火液、油类、醇类等对换热器无腐蚀作用的介质，介质无损耗,成分稳定。 |
